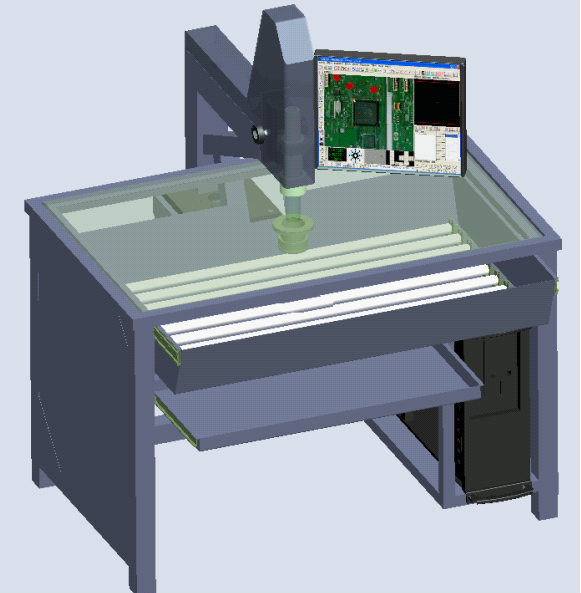

PCB线宽线距测量仪
铜线过度蚀刻检查：
特殊光学光路及光源设计，可清晰显现铜线表面因过度蚀刻造成之梯形面。
线宽线距及圆孔测量：
软件功能：具有许多操作方便及快速精准的抓取工具，能简单快速精准的抓取到影像画面上的目标。如快速取圆、中心线、中心距功能。
菲林底片检查：
全透明式玻璃台面及光线均匀的白炽底灯光源设计，非常适用于菲林底片检查。
设备配置：
|
项目 |
规格说明 |
|
CCD |
台湾 |
|
光学镜头 |
变焦范围: 0.7-6× |
|
光源组 |
横向无影灯（可直观的看到上下幅的边缘） |
|
机台台面 |
1000*700mm |
|
量测系统 |
EF8000 |
|
操作系统 |
WIN XP |
|
测量精度 |
0.2mil |
|
操作方式 |
产品放于工作台面手移动产品通过软件快速测量 |
|
窗口观察 |
实时影像观察功能（双镜头实时同步） |
|
影像冻结 |
具有拍照功能 |
|
量测方式 |
1:线宽自动量测. |
|
支持影像格式 |
TIF、BMP、JPG |
|
量测影像结果输出功能 |
1:汇出量测影像与结果至Ｍicrosoft Excel |
|
项目 |
规格要求 |
|
结构外形 |
桌面尺寸1000*700mm 桌面式结构台面： |
|
CCD 相机 |
高感光彩色CCD（520TV线） |
|
放大倍率 |
电子:30×~306× |
|
光学: 0.7×~6× |
|
|
光源 |
LED环形光（亮度连续可调） |
|
LED定位光源（红光） |
|
|
分辨率 |
0.4 ~ 2.7μm/pixel |
|
视野范围 |
6.8mm×5.1mm~.0.8mm×0.6mm |
|
可测量线宽范围 |
0.6-5.1mm |
|
测量精度 |
0.2mil |
|
量测系统 |
电脑影像截取量测系统 |
|
软件 |
具有SPC统计功能，Excel输出，视图截取功能 |
|
电脑规格 |
19“显示器 CPU :P4 3.0G RAM:2GHDD:300G WIN XP系统 |
|
附件 |
玻璃校正片 |
|
操作温度 |
25℃±2℃ |
|
电源 |
AC220V～±10%/50Hz |
|
保修期 |
验收后1年 |
