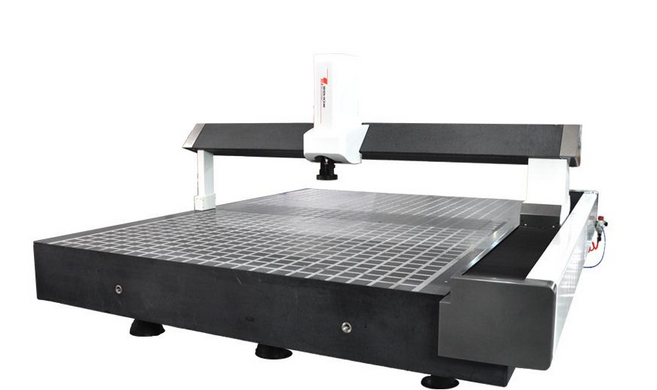

大尺寸玻璃测量仪
产品介绍:
大尺寸玻璃测量仪是七海测量引进海克斯康先进的自动影像技术结合进口激光系统, 推出的高速，高精度，功能强大的专业级自动影像测量仪，可实现各种复杂，精密零件的轮廓，表面尺寸，平面度、厚度及翘曲度，角度与位置等精准测量。
产品特点：
专利的三角横梁技术，保证机器的刚性质量比，精度更稳定；
德国HEIDENHAIN工业级四轴CNC控制系统，全伺服闭环控制，全自动测量功能；
空间面补偿，保证机器的高精度；
移动桥式结构，高精度花岗石底座，立柱，保证机器的长期稳定性；
进口高精度开放式光栅系统,分辩率0.4μm;
专利的预载荷空气轴承，全气浮导轨技术的应用，同时采用研磨级丝杠传动，高速，无间隙，灵敏可靠，定位准确，运动精度高；
检测平台设计产品放置定位标识，方便放置测试样品；
高分辨率彩色CCD,高清晰度影像效，高品质的画面；
美国NAVITAR全自动高精度自动变倍镜头；
摇杆操控全CNC功能： 自动对焦，自动量测，自动寻边，自动灯光调整，自动倍率切换，保证测量高效率。
选购件：玻璃吸盘架及转运工具。
技术参数：
|
大尺寸玻璃测量仪 |
||
|
型号 |
260.230 |
|
|
X*Y*Z量程（mm） |
2600*2300*250 |
|
|
外型尺寸（mm） |
3500x3100x1500 |
|
|
机台重量（kg） |
7500kg |
|
|
光栅尺分辨率 |
0.1μm |
|
|
测量精度 |
X,Y：（8 + L / 200）μm Z:（4 + L / 150）μm |
|
|
重复定位精度 |
X,Y,Z:3um |
|
|
光学系统 |
高精度进口自动变倍镜头，放大倍率18X-230X |
|
|
摄像机 |
高分辩率工业级彩色CCD 摄像机 |
|
|
光源 |
轮廓光 |
LED冷光源，亮度连续可调 |
|
表面光 |
LED冷光源，亮度连续可调 |
|
|
总放大倍率 |
18X-230X |
|
|
电源 |
220 V ± 10% ，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆） |
|
|
工作环境 |
20℃ ± 2℃，温度变化＜2℃/hr，湿度45% ~ 75% |
|
|
振动＜0.002g，低于15Hz |
||
