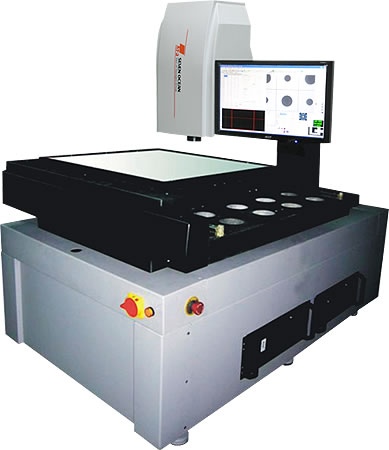

三次元影像测量仪GM 70.60A系列
产品介绍：
光罩技术的三次元影像测量仪GM系列，为七海测量之专利光罩技术制造而成，此技术已获美国、台湾及大陆等地区的发明和创新专利。此类机种的精度几乎不受机械误差及阿贝误差影响，尤其是X、Y轴行程在700mm × 600mm以上的机型，无论是XY轴向精度，还是XY平面坐标精度皆能在5μ内，其精准度比所有百万价值内的德国、日本或其它国外进口的机器更精准。
技术参数：
| 型号 | GM7060 | |
| 行程（mm） | X | 700 |
| Y | 600 | |
| Z | 100 | |
| 外型尺寸 | 1860x1270x1680 | |
| 工作台大小 | 1020x920 | |
| 工作台承重（kg） | 5kg | |
| 机台重量 | 800kg | |
| 轴向测量精度 | XY(3.0+L/200)um | |
| 平面精度 | < 5 μm | |
| 控制方式 | 自动 | |
| 摄像机 | SOV-A级高解析1/3” 彩色CCD | |
| SOV-A 级测量专用型镜头 | ||
| 光源 | 轮廓光 | LED，亮度连续可调 |
| 表面光 | LED，亮度连续可调 | |
| 放大倍数 | 约20-165倍（光学放大倍率为0.4-3.4倍） | |
| 选配功能 | 七海测量 16向全视角旋转灯源系统 | |
| 七海测量 12段自动变焦镜头 | ||
| 触发测头探针组（智慧型探针测量系统） | ||
| 激光位移感测系统 | ||
| 工作距离 | 90mm | |
| 电源 | 220 V ± 10% ，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆） | |
| 工作环境 | 20℃ ± 2℃，温度变化＜2℃/hr，湿度45% ~ 75% | |
| 振动＜0.002g，低于15Hz | ||

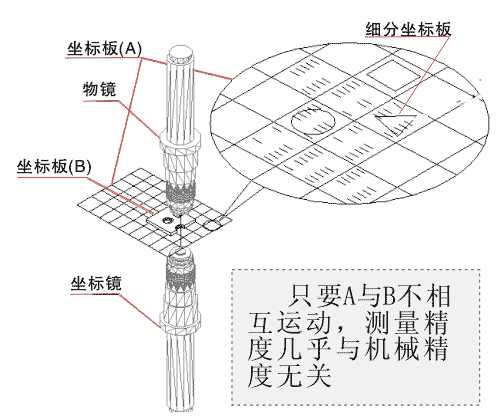

『晶元光罩技术——多国发明专利』：
◇ 纯软件工作平台
◇ 专利特殊光学技术无阿贝误差

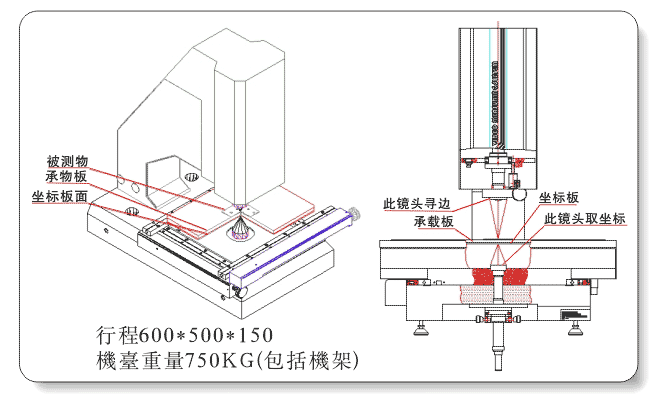

◇ 非龙门式大型外架设计，动量降低，无刚性不足与运动迟滞之问题
◇ 平面绝对坐标测量
◇ 不需要光栅尺、不需要编码器
『测量软件』：
※ CNC电动桌面（以软件功能控制工作台面，增加操作人员使用上及操作上的方便性）
※ 有强大的环形、矩形阵列功能， 并能运行CNC自动测量。
※ CNC自动测量编程：可以自定义控制表面光（上灯光源）、穿透光（底光）、各种角度光（旋转灯）、CCD对比度来做CNC自动测量，避免了以前用底光做CNC的局限性。
※ CNC自动测量编程：可以编程有高度差的测量，并且可以自定义客户坐标进行编程与保存。
※ 存档照片输入与实时影相中的实际工件进行对比功能
※ 实时影像中可任意设置坐标原点(0,0)
※ 输出到AutoCAD图形自动摆正功能
※ 可输入AutoCAD的标准工程图进入实时影像中与实际工件对比功能
※ 鸟瞰功能：可检视当前绘图位置
※ 直接用键盘输入圆及线段功能
※ 直接画线、圆、弧时，可以同时在AutoCAD及本测绘仪软体中同时生成相应的图形
※ 强大的去毛刺功能，可以自动抓取线、圆、弧，减少了人为测量造成的误差。
※ 智慧型取R角功能
※ 测量系统：对 物体的长宽及 线、圆、弧、角度等进行测量与标注
※ 绘图系统：画线、圆、弧及线段之垂直线、水平。
※ 亦可修改图形，并将图形输入到AutoCAD
※ 图形输入到AutoCAD中，可将当前影像拍下以JPEG格式储存
※ 自动定位，自动摆正
※ DXF、DRL文件调入自动测量
※ 线宽线距快速测量
※ 自动对焦：电脑自动判断影像的清晰面。
