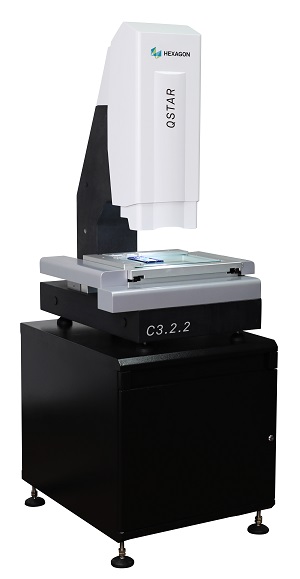

影像测量仪QSTAR C系列
产品介绍：
QSTAR C系列采用精密铝合金平台和立轴结构; 功能条框方便调节光源的强度，并可记忆光强度; 可以保存和执行程序,实现全自动测量；坐标轴配备分辨率为0.5μm的光电位移传感器;
产品特点：
·双层航空级铝合金移动工作台，质量轻，惯性小，适于高速运动；
·精密摩擦传动，无间隙，灵敏可靠，定位准确，运动精度高；
·高精度花岗岩底座，立柱，保证机器的长期稳定性；
·三轴 CNC 控制系统，全自动测量功能；
·实时影像测量导航系统；
·高分辨率 130 万高清彩色相机；
·配置 METUS 专业版测量软件；
·可选配共聚焦白光传感器。
技术参数：
|
型号 |
测量范围 |
外形尺寸 |
机器重量（Kg） |
||||
|
X |
Y |
Z |
Lx |
Ly |
Lz |
||
|
QSTAR C 3.2.2 |
300 |
200 |
200 |
800 |
670 |
1630 |
280 |
|
QSTAR C 4.3.2 |
400 |
300 |
200 |
740 |
900 |
1630 |
380 |
|
光学测量精度(μm) |
Exy=3+L/200 |
L 单位为mm 测量精度依据VDI/VDE 2617-6标准 或ISO10360-7； |
|
CWS-O测量精度(μm) |
Ez=3.5+L/200 |
