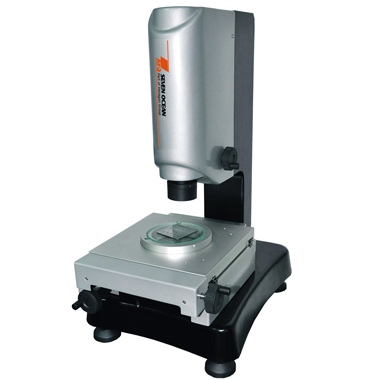

手动二次元影像测量仪SMART系列

发布日期:2014-06-10  【打印此页】  【关闭

产品介绍:

      手动二次元影像测量仪Smart机器,是七海测量集成了多年影像应用技术的精髓,总结了十几年研发光学测量工程师们的经验,突破性的推出了质量轻,刚性强,应用简单方便的便携式光学测量仪的巅峰之作。


产品特点:

      紧凑美观的外观设计,人性化的工业设计;
       铝合金结构,保证了刚性质量比,便于携带;
       中心转台技术的应用,操作方便;
      双层高精度的全航空铝工作台,是机器精准度和长期稳定性的重要保证;
     采用高精度的无牙光杆传动,减少了机械位移误差;
      LED冷光源(表面光和轮廓光)避免被测工受热变形;
      搭配简便实用的七海测量自有自主产权的EF Lite软件。


技术参数:



型号 手动二次元影像测量仪Smart系列
10.10 2010
行程(mm) X 100 200
Y 100 100
Z 80 80
外形尺寸 350*440*662 mm 450*440*662mm
工作台承重(kg) 10kg 10kg
机台重量 34kg 40kg
光栅尺分辨率 1 µm 1 µm
测量精度 (3.0 + L / 150)μm (3.0 + L / 150)μm
控制方式 手动 手动
镜头 0.35-2.25X 手动连续变倍镜头 0.35-2.25X 手动连续变倍镜头
摄像机 高解析1/3 ” 彩色CCD 摄像机 高解析1/3 ” 彩色CCD 摄像机
光源 轮廓光 LED冷光源,亮度连续可调 LED冷光源,亮度连续可调
表面光 LED冷光源,亮度连续可调 LED冷光源,亮度连续可调
总放大倍率 15X-112X 15X-112X
工作距离 90mm 90mm
电源 220 V ± 10% ,50 Hz(用电设备要求接地可靠:接地电阻小于4欧姆) 220 V ± 10% ,50 Hz(用电设备要求接地可靠:接地电阻小于4欧姆)
工作环境 20℃ ± 2℃,温度变化<2℃/hr,湿度45% ~ 75% 20℃ ± 2℃,温度变化<2℃/hr,湿度45% ~ 75%
振动<0.002g,低于15Hz 振动<0.002g,低于15Hz
