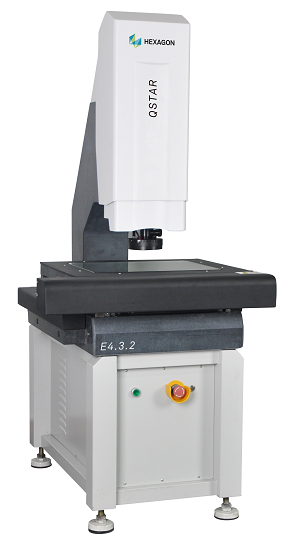

影像测量仪QSTAR E系列
产品描述：
QSTAR E系列全自动影像仪具有优越的性价比，配置全自动高精度自动变倍镜头，可调环光照明和高分辨率高清彩色相机，可配置 METUS 专业影像测量软件，高性能的软硬件配置，可满足各种检测需求。
产品特点：
·仪器搭载六环八区环形光，在面对某些特殊被测量物时，可利用 不同的光线效果以凸显被测物的特性，更精准地抓取尺寸并达到 高重复精度的上光源精准测量功能；
·高精度花岗岩底座，工作平台，立柱，保证机器的长期稳定性；
·研磨级丝杆传动，定位准确，运动精度高；
·高分辨率 300 万高清彩色相机；
·配置 METUS 专业测量软件；
·三轴全伺服闭环控制系统；
·可选配共聚焦白光传感器和线激光；
·自动变倍镜头。
技术参数：
|
型号 |
测量范围 |
外形尺寸 |
机器重量（Kg） |
||||
|
X |
Y |
Z |
Lx |
Ly |
Lz |
||
|
QSTAR E 3.2.2 |
300 |
200 |
200 |
860 |
639 |
1690 |
350 |
|
QSTAR E 4.3.2 |
400 |
300 |
200 |
1000 |
767 |
1700 |
400 |
|
QSTAR E 5.4.2 |
500 |
400 |
200 |
1140 |
818 |
1125 |
450 |
|
光学测量精度(μm) |
Exy=2.5+L/200（3.2.2；4.3.2） |
L 单位为mm 测量精度依据VDI/VDE 2617-6标准 或ISO10360-7； |
|
Exy=3+L/200（5.4.2） |
||
|
CWS-O测量精度(μm) |
Ez=3.5+L/200 |
