3D玻璃制程工艺与3D玻璃轮廓度测量仪

发布日期:2017-03-31  【打印此页】  【关闭

3D玻璃具备透明洁净、轻薄、抗指纹、防眩光、坚硬、耐刮伤、耐候性佳等优点,可热弯出3D两面折弯或四面折弯外观,即有美感,又可带来出色的触控感。

下面我们来了解下3D玻璃的制造工艺及加工流程:

制造工艺

2D和2.5D玻璃防护屏产品的生产方法是将玻璃基板进行切割,通过精雕、光孔、抛光、强化、丝印、镀膜等加工后,制成各种规格型号的产品。3D曲面玻璃的生产流程与2D和2.5D产品基本相同,大区别在于新增热弯成型设备。

3D玻璃加工流程

开料开孔

将玻璃片材料放置在三轴开料机台面,粗砂轮刀开外形,开摄像头孔。转速达10000-12000转/min。切断面较粗糙,同时单边留0.1mm余量。

磨边

即侧面精磨。细砂轮,对外形及摄像头孔精加工,加工精度可达0.01mm。并将切断面精细化。

超声波清洗

清洗掉表面残留废渣。

玻璃热弯

平板玻璃加热软化在模具中成型,再经退火制成的曲面玻璃。根据炉体的大小和你所烧制玻璃尺寸弧度有一定关系,最主要的是玻璃在烧制过程中炉体内的温度要均匀,并使玻璃能均匀受热,避免应力脆裂。加热炉内部设16-22个炉温点,以监测炉内温度均匀性。

玻璃热弯具体操作流程如下:


在工作中通氮保护气,并防止空气迚入。炉温控制在700-750℃。产品在炉内时间为2min,因为玻璃丌是结晶态物质,没有固定熔点。

它是玻璃态有机化合物,在温度升高的过程中慢慢的发软,通常软化点600℃左右,温度越高,流动性会越好。软化点是我们日常见到的玻璃成品刚开始发软的温度。

玻璃热弯模具在当今就是一个比较有技术性的话题了。玻璃热弯模具使用的是石墨材料。

因为石墨具有硬度高、导电性好、防辐射、耐腐蚀、导热性好、成本低,而且还具有耐高温的特性,与金属升温变化具有相反的性能,温度越高,体质越硬。

这样就不会存在变形的问题。因此玻璃热弯模具使用石墨材料来制作,不仅大大降低了生产成本,模具加工难度也大大的降低。

模具本体为实心,材质为石墨主材料,模具本体为石墨 质凹字型矩形体,模腔为预设的曲面。其中,模腔和推板经精抛光加工,模具本体厚度为5至30毫米。有效保证了高温下的材质稳定和尺寸的一致性,提高了产品的成品率和良品率。


石墨热弯模具制造流程

第一步,需要选择合适的石墨材料,尽量选择石墨纯度高和石墨密度高的,否则高温热弯的时候模具很容易氧化和塌陷,这样加工热弯的时候不会产生氧化现象,也不会发生气泡洞洞的现象,还一个就是模具的寿命会大大的提高。

第二步.石墨材料在切料房切好了之后进入CNC 电脑锣加工中心迚行成型雕刻,碳素 CNC 电脑锣需加工速度快,精度高。此种模具热压出来的产品精度,是可以达到新品发布会上公布的0.025mm的热弯加工精度的。

第三步.模具成型之后就可以拿到抛光机上进行最后的石墨抛光,抛光完成,经过三次元检测仪尺寸检验,即可投入生产。


3D玻璃在热弯后,我们通常需要对热弯后曲面进行3D轮廓度、折弯高度、外形尺寸进行测量,以有效管控装配与外观要求。

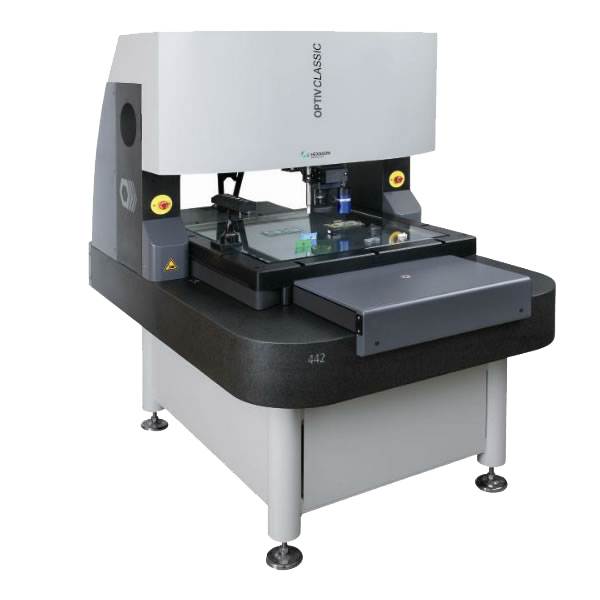

海克斯康集团新研发的复合式3D玻璃轮廓度测量仪采用多功能光学影像和共聚焦线白光传感器,实现对玻璃平面尺寸和三维轮廓度的快速测量。无需任何喷涂,全方位扫描。还可搭配触发式扫描测头,实现3D玻璃石墨模具的快速精准测量!3D玻璃轮廓度测量仪,编程时间最短,测量时间最快!真正实现3D玻璃量产的利器!

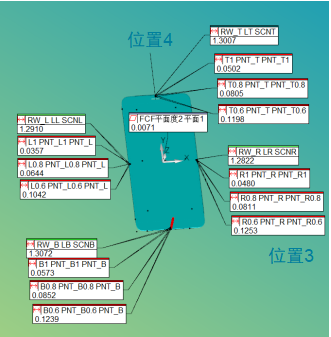

还可生成图形趋势对比图,可更直观查看产品变化量。

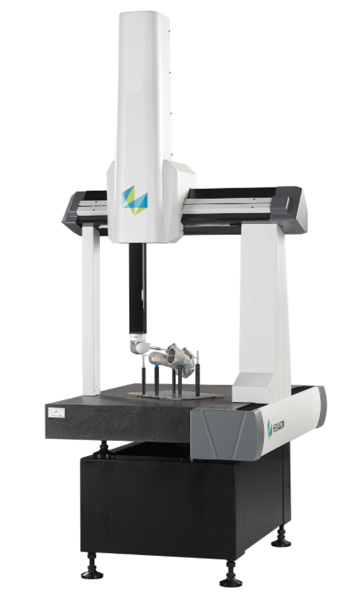

海克斯康另外一款3D玻璃轮廓度测量仪,是采用海克斯康高稳定性的三坐标测量机搭配全自动旋转测座配置CWS共聚焦白光扫描测头,完成对3D玻璃全方位多角度的完整扫描,实现对各类折弯角度玻璃的轮廓度和厚度测量。

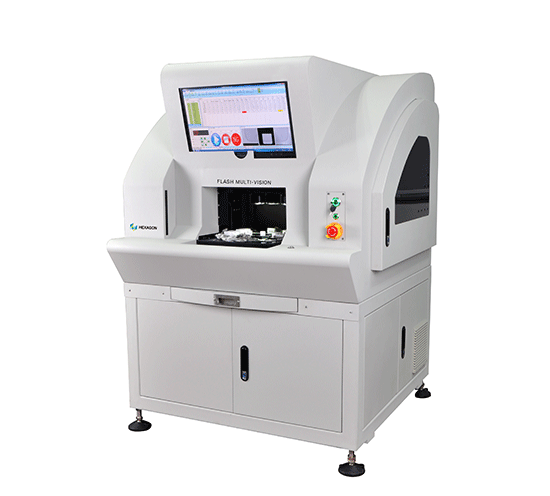

3D玻璃折弯高度量测这里,海克斯康新研发的3D玻璃高度测量仪,采用进口多组激光、吸塑盘式多片取放、独创全面承载实现高精度高效能3D玻璃折弯高度|平面度|翘曲度|厚度快速测量!所有尺寸仅需5秒完成,省人力、省时间、省空间!


另外,3D玻璃外形尺寸快速测量,我公司推出了3D玻璃一键式测量仪,此设备采用千万象素CCD+双远心镜头,所有尺寸一秒即得!一台顶50台自动二次元测量仪!


3D玻璃接下来的四步加工流程,我们在下一节再与大家进行分享!



如果您想了解更多平面度测量仪、一键式测量仪、3D玻璃轮廓度测量仪等,欢迎到我们仪光光学深圳工厂莅临指导!
